1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水，油，氣等腐蝕性或非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

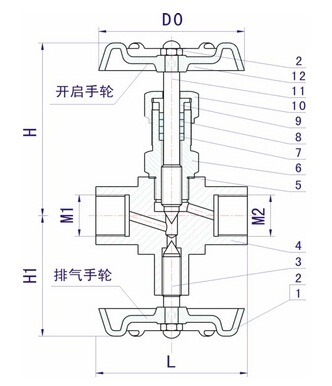

主要零件材料
|
序號
|
零件名稱
|
材質
|
|
1
|
排氣手輪
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
帶帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥桿
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥體
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
閥蓋墊片
|
紫銅、PTFE RTFE
|
|
6
|
閥蓋
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
填料墊
|
PTFE 柔性石墨、金屬盤根
|
|
8
|
填料
|
PTFE 柔性石墨
|
|
9
|
填料壓蓋
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
鎖緊螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
閥桿
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
手輪
|
20# A105 SS304 SS304L SS316 SS316L
|
主要外形尺寸
|
公稱通徑
DN
|
M1
|
M2
|
L
|
H
|
H1
|
D0
|
|
DN5
|
G1/2
|
M20X1.5
|
70
|
93
|
68
|
ø63
|
