性能規范
|
公稱壓力PN
|
2.5、4.0MPa
|
氣缸工作壓力
|
≤4.0MPa
|
|
適用溫度T
|
-40-+80℃
|
氣缸使用介質
|
氫氣、空氣
|
|
工作介質
|
液化氣、天然氣
|
熔閉溫度
|
70℃-±5℃
|
|
閉止時間
|
≤10秒
|
氣缸開啟介質
|
≥0.4MPa
|
主要零件材料
|
閥體
|
閥桿
|
彈簧
|
密封圈
|
|
碳鋼
|
不銹鋼
|
鉻釩鋼
|
聚四氟乙烯
|

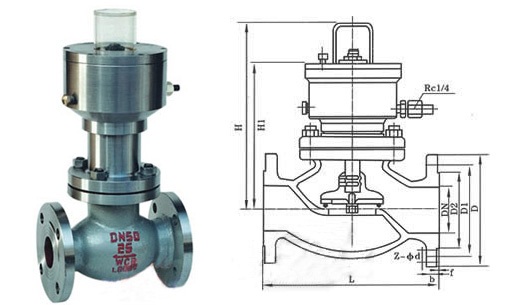

QDQ421F主要外形尺寸和連接尺寸
|
PN
|
DN
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
2.5MPa
4.0MPa |
25
|
160
|
260
|
230
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
32
|
180
|
270
|
240
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
|
40
|
200
|
280
|
250
|
145
|
110
|
85
|
18
|
3
|
4-18
|
|
|
50
|
230
|
300
|
270
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
|
80
|
310
|
360
|
320
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
|
100
|
350
|
400
|
360
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
|
150
|
480
|
510
|
510
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
|
200
|
600
|
610
|
550
|
360
|
310
|
278
|
30
|
4
|
12-25
|
QDY421F-25 /40液動緊急切斷閥
性能規范
|
公稱壓力PN
|
0.5MPa
4.0MPa |
油缸使用壓力
|
≤4.0MPa
|
|
適用溫度T
|
-40-+50℃
|
油缸使用介質
|
13#機械油
|
|
工作介質
|
液化石油氣
|
熔閉溫度
|
40℃-±50℃
|
|
閉止時間
|
≤10秒
|
|
|

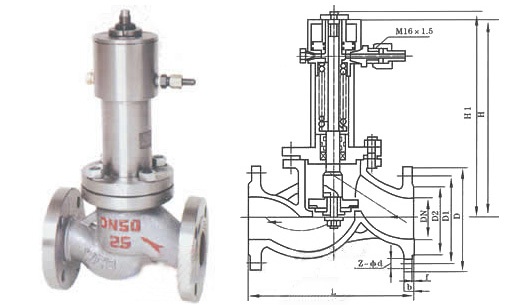

QDY421F主要外型尺寸和連接尺寸
|
PN
|
DN
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
2.5MPa
4.0MPa |
25
|
160
|
232
|
242
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
50
|
230
|
346
|
359
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
|
80
|
310
|
445
|
465
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
|
100
|
350
|
590
|
623
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
|
150
|
480
|
610
|
635
|
300
|
250
|
218
|
28
|
3
|
8-25
|
|
|
200
|
600
|
630
|
645
|
360
|
310
|
278
|
30
|
4
|
12-25
|
